Οδηγός διάτρησης για ύδρευση και αποχέτευση με σωλήνα αναρρόφησης

Περιγραφή:

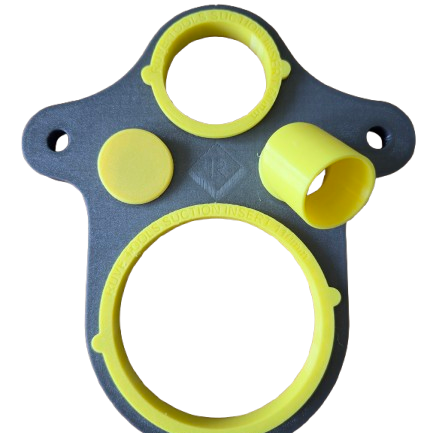

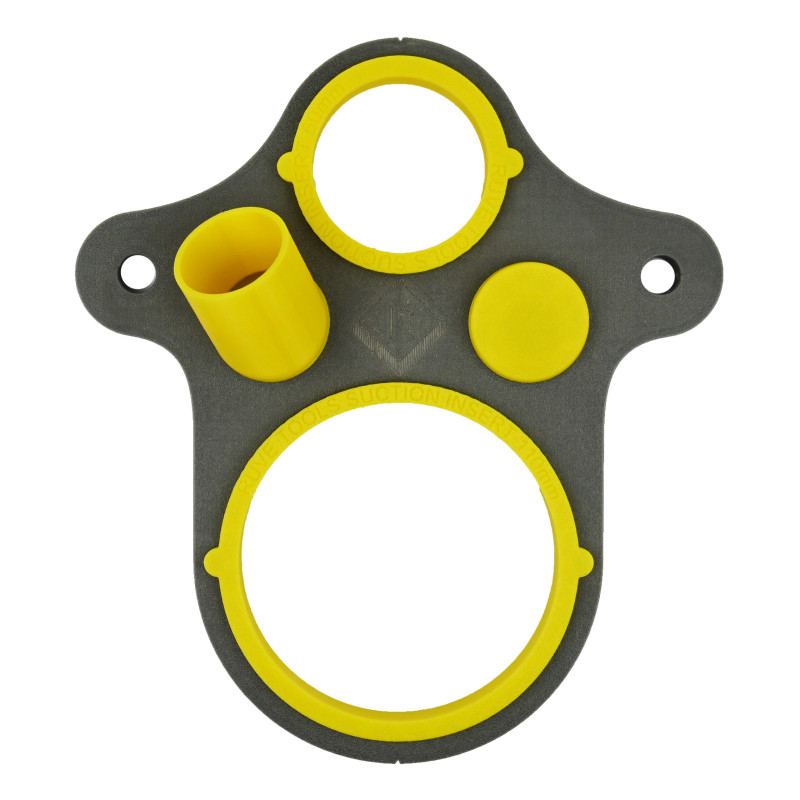

Το γενικό πρότυπο για καζανάκια (δομές) με σύστημα αναρρόφησης σκόνης χρησιμεύει για την ακριβή σήμανση των οπών παροχής και αποχέτευσης νερού. Το πρότυπο επιτρέπει την απευθείας διάτρηση με ταυτόχρονη απορρόφηση της σκόνης.

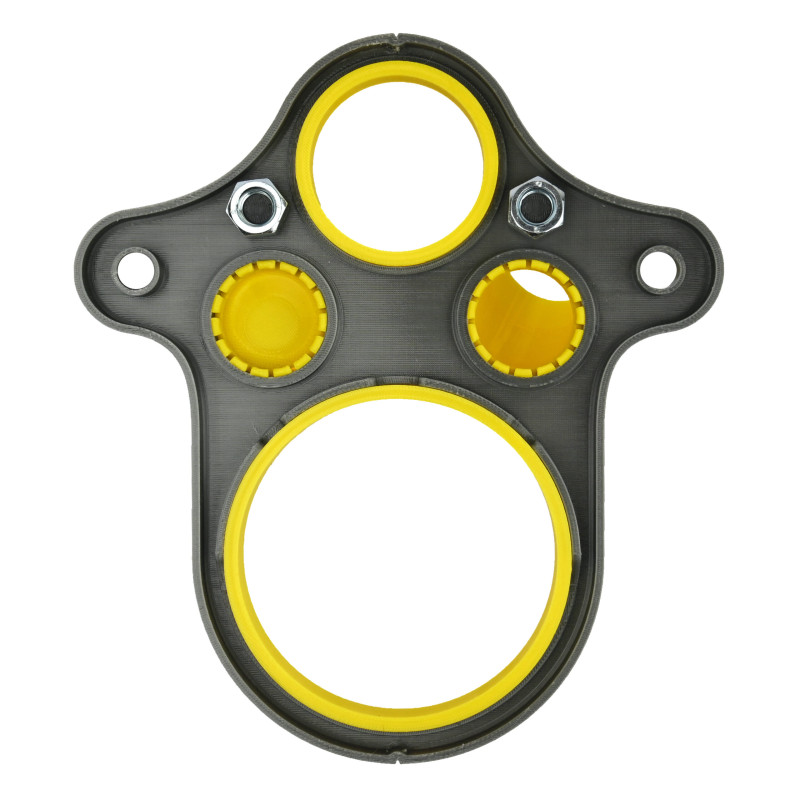

Είναι εξοπλισμένο με δύο οπές αναρρόφησης, επιτρέποντας την επιλογή της πιο βολικής πλευράς ανάλογα με τη θέση και τον προσανατολισμό της δομής. Στην πίσω πλευρά υπάρχουν υποδοχές για παξιμάδια M12, μέσω των οποίων το πρότυπο στερεώνεται σταθερά στη δομή.

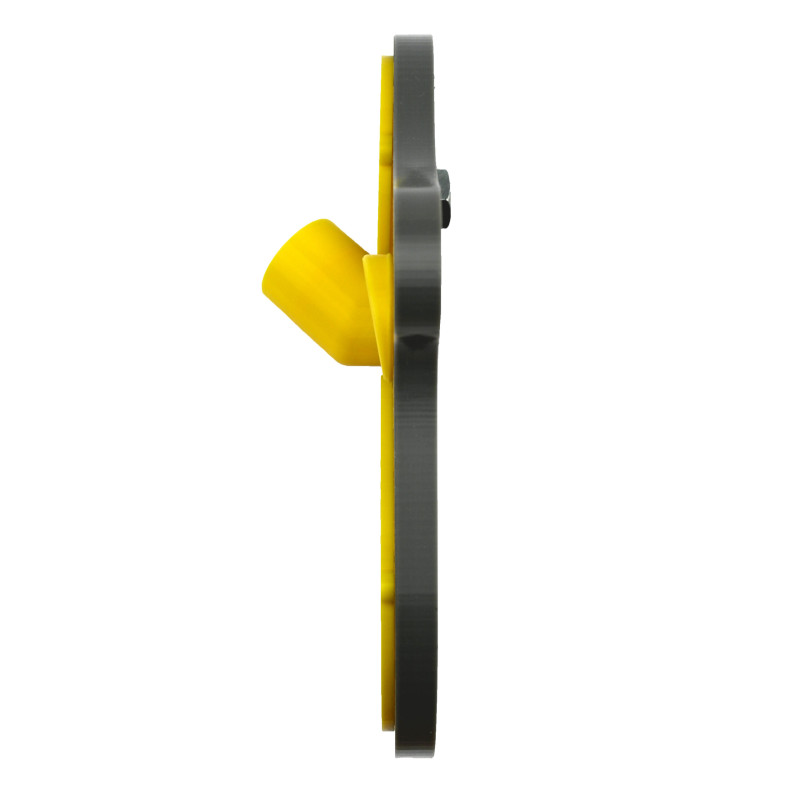

???? Πρόκειται για μια πρακτική λύση εγκατάστασης: ο εύκαμπτος σωλήνας αναρρόφησης (35mm) μπορεί να συνδεθεί αριστερά ή δεξιά, ενώ η στερέωση γίνεται με τον τυπικό τρόπο M12. Οι δακτύλιοι (φλάντζες) έχουν μεγέθη φ60 και φ110.

Τρόπος χρήσης:

1. Σημειώστε τις οπές χρησιμοποιώντας το πρότυπο.

2. Αφαιρέστε τον έναν δακτύλιο και τρυπήστε την πρώτη οπή σύμφωνα με τη σήμανση – η σκόνη θα αναρροφηθεί κατά τη διάρκεια της διάτρησης.

3. Τοποθετήστε τον δακτύλιο πίσω στη θέση του.

4. Αφαιρέστε τον δεύτερο δακτύλιο και τρυπήστε τη δεύτερη οπή.

???? Με αυτόν τον τρόπο διασφαλίζεται η αποτελεσματική συλλογή της σκόνης σε κάθε διάτρηση και διατηρείται καθαρό το περιβάλλον εργασίας.
